NXP i.MX 8 Computermodule - Apalis iMX8
| Apalis iMX8 Datasheet |
| Block Diagram |
| Pinout Designer Tool |
| Technical Details |
Highlights
- 2x Arm® Cortex-A72, 4x Cortex-A53, 2x Cortex-M4
- NXP® i.MX 8QuadMax (i.MX 8QM), i.MX 8QuadPlus (i.MX 8QP)
- On Board Dual-Band 802.11ac 2x2 MU-MIMO Wi-Fi und Bluetooth 5 ready
- Mehrere Betriebssysteme mit heterogener Multi-Core Architektur
- Erweiterte Sicherheitsfeatures
- Ideal für die Signalverarbeitung, Computer Vision und HMI Anwendungen
Einführung
Webinar Demnächst

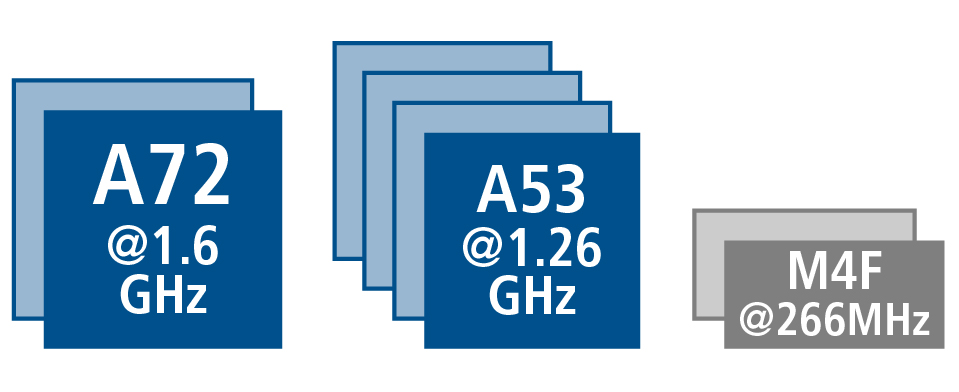

8x Arm Cores für maximale Performance und Effizienz
Das Apalis iMX8 ist ein kleines System on Module und basiert auf dem neusten NXP® i.MX 8QM SoC. Das System beinhaltet 2x Cortex-A72 und 4x Cortex-A53 als Anwendungsprozessoren und 2x Cortex-M4 als Microcontroller Cores. Der integrierte High-Performance Dual Core GC7000 3D GPU unterstützt OpenGL™ 3.0, OpenGL™ ES 3.1, und Vulkan bis zu 4x 1080p oder einem 4K Display.
Der Cortex-M4 Microcontroller Core kann für Real-Time-Anwendungen verwendet werden oder in Betrieb bleiben während die Cortex-A72/A53 ausgeschaltet sind.
Erweiterte Schutz- und Sicherheitsfeatures
SafeAssure® Fail-Over fähige Display Controller gewährleisten, dass kritische Displays immer eingeschaltet sind und den richtigen Inhalt anzeigen. Hardware Virtualization, Secure Boot und aktuellste Verschlüsselungstechnologien sorgen für sichere und geschützte Systeme. Der i.MX 8QM SoC basiert auf einem 28nm advanced FDSOI Silicon Process, um MTBF zu erhöhen und die Soft-Error-Rate zu verkleinern.
Der Toradex Apalis Formfaktor ist speziell designt für raue Umgebungen mit Industrial Temperature Support von -40° bis +85°. Es kann somit für anspruchsvollste industrielle und kommerzielle Anwendungen verwendet werden. Apalis hat eine Mindestverfügbarkeit bis 2030.
Entwickelt für Advanced Vision und Media Processing Applications
Das Apalis iMX8 SoM ist ideal für die Entwicklung von Cutting-Edge Computer Vision Systems. Der High-Performance Dual Core GC7000 GPU ermöglicht umfangreiche und komplexe graphische User Interfaces mit mehreren unabhängigen Displays. Toradex kooperiert mit The Qt Company, Crank Software und Anderen, um Ihr Produkt mit zur Verfügung gestellten optimierten UI Frameworks schneller zur Marktreife zu bringen.
Toradex Apalis Ecosystem und Vorteile
Das Apalis iMX8 ist pinkompatibel mit den anderen SoMs der Apalis Family. Dies ermöglicht, bestehende Apalis-basierte Produkte einfach zu skalieren und auf das neue iMX8 zu migrieren. Alle Toradex Apalis Carrier Boards sind kompatibel mit dem Apalis iMX8. Unsere umfangreiche Produktdokumentation, Developer Support, Service Partner und Carrier Boards von Drittparteien bilden unser starkes Apalis Ecosystem. Off-the-shelf Accessoires und Peripheriegeräte wie Capacitive Touch Displays und Kameramodule vereinfachen die Produktevaluation und beschleunigen die Entwicklung.
Unsere MXM SnapLock™-Technologie besteht aus einem einzigartigem Mechanismus, um das Modul auf dem Carrier Board zu fixieren. Direct Breakout™ reduziert die Komplexität des Carrier Board Routings vom SoM Connector zu den Carrier Board I/O Ports indem Signale ohne Durchkreuzen oder Behindern von anderen Signalpfaden gerouted werden können. Für die Apalis SoMs sind ausserdem zuverlässige passive Kühllösungen für anspruchsvollste industrielle Anwendungen erhältlich.
Mehr!
Toradex offers free support and maintenance for Embedded Linux and FreeRTOS on the NXP i.MX 8
Toradex Easy Installer
Toradex Apalis iMX8 modules come with the pre-installed Toradex Easy Installer which offers an easy one-click installation of Toradex Embedded Linux BSPs and Partner Demo Images.
For general information about the advantages and features, check our Toradex Easy Installer page.
Torizon
For general information about the advantages and features, check our
Embedded Linux
Toradex carries out in-house development and maintenance of a Yocto project-compatible production-quality Embedded Linux BSP. Our extensive documentation and support
For general information about the advantages and features, check our Embedded Linux page.
FreeRTOS
FreeRTOS on Apalis iMX8 is supported directly by Toradex. It is a real-time OS that runs on the Cortex-M4 cores in parallel to the main OS.
For general information, check our FreeRTOS page.
Android
Android on Apalis iMX8 is supported by our service partner
Visit the Android page
INTEGRITY
A Green Hills
Um Ihr Produkt schnell auf den Markt zu bringen, das Risiko tief zu halten und die Entwicklungskosten zu minimieren, benötigen Sie mehr als nur ein System on Module mit einem stabilen BSP, das verstehen wir. Toradex arbeitet mit einer grossen Anzahl an bewährten Partnern zusammen, um das Leben der Entwickler zu vereinfachen. Sie finden hier die Highlights und auf unserer Developer Page viele weitere Beispiele. Zudem ist auch ein Blick in unser Partner Network sehr empfehlenswert.
Leistungsstarke und lebendige GUIs
Apalis iMX8 bietet höchste Grafikleistungen - die Partner von Toradex arbeiten eng mit führenden Anbietern von GUIs zusammen, um den Entwicklungsprozess zu vereinfachen und um die Hardware Ressourcen so effizient wie möglich einzusetzen.
Qt wird vollständig vom Toradex Easy Installer unterstützt und bietet Ihnen so den einfachsten und schnellsten Weg, um mit einem beliebigen Embedded Device zu starten.

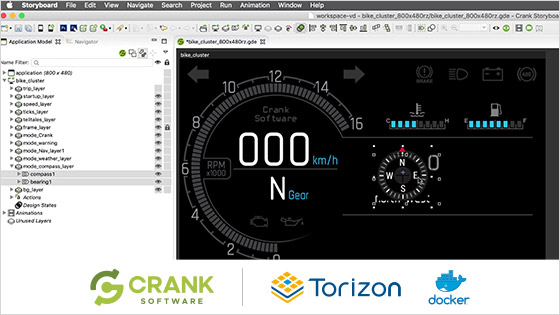

Das Crank Storyboard bietet ein einfaches und sofort einsetzbares Werkzeug via Docker Container für Torizon.
Apalis iMX8 ist ideal für kritische Anwendungen mit besonderen Anforderungen an die Sicherheit und Zuverlässigkeit. Dies ist der Fokus des DiSTI’s GL Studios.
AI at the Edge
Apalis iMX8 bietet die höchste Performance der i.MX 8 SoCs. Seine mehreren ArmV8 64-Bit Cores und die Dual GPU machen es zur idealen Plattform für Anwendungen im Bereich Machine Learning und Computer Vision.
Die niedrigen Latenzzeiten und die hohe Zuverlässigkeit sind die Vorteile, die das Wachstum von Edge Computing vorantreiben.
Toradex kooperiert mit Partnern, so dass die Kunden die Vorzüge der neusten Technologien in den Bereichen AI, Computer Vision und Edge Computing ohne grossen Aufwand voll ausnutzen können.
DeepView™ 2 vereinfacht die Optimierung des Machine Learning Algorithmus für Edge und nutzt die Vorteile der CPUs und GPUs des Apalis iMX8 voll aus.
Xnor stellt ein hochoptimiertes Deep Learning Interface zur Verfügung. AI2GO ist eine neue Self-Service-Plattform für einen reibungslosen Start.
AWS bietet eine breite Auswahl an Services für AI at the Edge, wie zum Beispiel AWS IoT Greengrass und SageMaker Neo. Derzeit arbeiten AWS, NXP und Toradex eng zusammen, bleiben Sie dran!

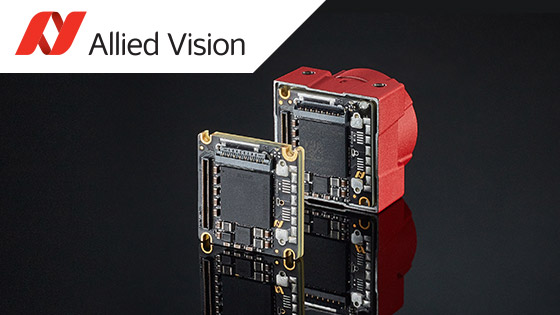

Für Vision-Anwendungen ist die neue industrietaugliche Alvium MIPI CSI-2 Camera bestens geeignet. Unsere Zusammenarbeit stellt sicher, dass die Kamera sofort einsatzbereit ist.
Antmicro stellt ein standardisiertes Dual Camera Carrier Board vor und erweitert gleichzeitig das Angebot von Toradex mit einer grossen Auswahl an Hardware und Software Engineering Services.
CODESYS / PLC IEC 61131-3
Die industrielle Automation als Anwendung war eines unserer Hauptziele während der Entwicklung des Apalis iMX8. Um unseren Kunden in diesem Bereich zu helfen, fokussierten wir zum Beispiel auf die Optimierung unseres BSPs und auf Torizon für Real-Time. Zudem arbeiten wir mit CODESYS zusammen für ein grossartiges Out-of-the-Box Erlebnis.
Heterogeneous Multicore Processing (HMP) für
Real-Time, Sicherheit und Low Power
Das Modul Apalis iMX8 verfügt über 2x Cortex-M4 Cores getaktet auf schnelle 266MHz. Diese Cores sind ideal für die Auslagerung von kritischen Real-Time Anwendungen. Der M4 ermöglicht Latenzen im Bereich von wenigen Mikrosekunden.
Weitere beliebte Anwendungsmöglichkeiten sind die aktiven Stromsparmodi, bei welchen die Hauptkerne ausgeschaltet sind und auf den M4 Cores ein RTOS läuft (wie zum Beispiel SafeRTOS).
Toradex investiert viel Zeit und Ressourcen in den einfachen Zugang zu den M4 Cores, wie zum Beispiel mit der Integration von Visual Studio Code.
"Die nächste Generation des Rimac Infotainment System wird mit unserem vollelektrischen Rimac C_Two Hypercar eingeführt und verfügt über ein Multi-Screen Cockpit basierend auf dem Apalis i.MX 8QuadMax SoM von Toradex. Die leistungsstarken A72 und A53 Cores ermöglichen uns eine starke Grafik und ein verständliches Multimedia-Erlebnis. Die M4 Cores erlauben uns dank der Software Domain Separation nebenher die Entwicklung von ASIL-B-konformen Lösungen für unsere Fahrzeuge und für andere OEMs.
Unsere langjährige Kooperation mit Toradex ermöglichte uns den Aufbau einer verständlichen und umfangreichen Code Base, die problemlos vom bisherigen Apalis iMX6-basierten Infotainment auf das Neue mit iMX8 aktualisiert werden kann."
Unsere langjährige Kooperation mit Toradex ermöglichte uns den Aufbau einer verständlichen und umfangreichen Code Base, die problemlos vom bisherigen Apalis iMX6-basierten Infotainment auf das Neue mit iMX8 aktualisiert werden kann."
Tomislav Lugarić,
ICU Software Manager, Rimac Automobili d.o.o.
| Ixora Carrier Board | Apalis Evaluation Board | Apalis Partner Carrier Boards | |
 |  |  | |
| Datasheet | Datasheet | ||
| detail... | detail... | detail... | |
| Connectivity | |||
| Supported Modules | Entire Apalis Family | Entire Apalis Family | Entire Apalis Family |
| USB 3.0 | 2x Host | 1x Host, 1x OTG | up to 1x Host / 1x OTG |
| USB 2.0 | 1x Host / 1x OTG | 4x Host | up to 4x Host |
| Ethernet | Gigabit | Gigabit | up to 11x 10/100/1000 MBit |
| PCIe | 1x Mini PCIe | 2x 1 slot / 1x Mini PCIe | up to 2x miniPCIe |
| I2C | 2x | 3x | up to 2x I2C |
| SPI | 1x | 2x | up to 2x SPI |
| UART | 3x RS232 | 2x RS232, 1x RS422/485 | up to 8x RS-232/422/485 |
| IrDA | — | 1x | — |
| PWM | 4x | 4x | up to 4x PWM |
| GPIO | up to 40 | up to 135 | up to 16x |
| Analog Input | 4x | 4x | up to 4x Analog Input |
| Serial ATA | 1x mSATA | 1x / 1x mSATA (shared) | up to 1x mSATA |
| SDIO/SD/MMC | 1x 4 Bit (microSD) | 1x 8 Bit, 1x 4 Bit | up to 1x SD/MMC 4-Bit |
| CAN | 2x | 2x | Up to 2x |
| Input / Output | |||
| Switches | — | 8x | — |
| LEDs | 2x | 8x | — |
| Multimedia | |||
| LVDS | 1x Dual Channel | 1x Dual Channel | 1x Dual Channel |
| Digital Audio | — | 7.1 Channel HD Audio Codec (incl. analogue connectors) | — |
| S/PDIF In / Out | 1x / 1x | 1x (Out also on TOSLINK) | 1x / 1x |
| HDMI | 1x | 1x (Through DVI-I connector) | 1x |
| VGA | — | 1x | 1x |
| RGB | 1x (24 Bit) | 1x (24 Bit) | — |
| Capacitive Touch | Yes | — | — |
| Resistive Touch | 4/5-wire | 4/5-wire | up to 4/5-wire |
| Camera Parallel Interface | 1x 10 Bit | 1x 8/10/12 Bit | — |
| Camera Serial Interface | 1x Quad Lane MIPI CSI-2 | On Mezzanine | up to 3 MIPI CSI-2 |
| Analog Audio Line in | 1x (Stereo) | 1x (Stereo) | 1x (Stereo) |
| Analog Audio Mic in | 1x (Mono) | 1x (Mono) | 1x (Mono) |
| Analog Audio Headphone out | 1x (Stereo) | 1x (Stereo) | 1x (Stereo) |
| Other | |||
| Type Specific Board Connector | — | Yes | — |
| USB-to-RS232 Transceiver | — | 1x | — |
| RTC on Board | 1x | 1x | 1x |
| Altium CAE Data Freely Available | Yes | Yes | — |
| JTAG | — | Yes | — |
| Physical | |||
| Supply Voltage | 7-27V DC | 7-27V DC | 5 - 36V DC |
| On-Board Power Supplies | 5V 5A 3.3V 5A | 5V 5A 3.3V 5A | — |
| Size | 125 x 90 mm | 250 x 250 mm | — |
| Temperature | 0° to +70° C -20° to +85° C(1) | — | -40° to +85° C |
| Minimum Product Commitment | 2030 | — | — |
(1) This temperature range applies excluding the Ethernet connector
- Compatible with Apalis iMX8
- Easily mounted to the Apalis Carrier Boards by means of 4 screws
- Additional threaded holes available for attaching fan to the carrier board
- LVDS cable (250mm) and 10 pin FFC cable (250mm) to connect it with a Carrier Board
- Power Adapter: 12VDC 30W with international plugs
- Compatible with: Apalis Evaluation Board, Ixora Carrier Board, Colibri Evaluation Board, Iris Carrier Board
- No external power supply required
- 24 way 0.5mm pitch FFC cable included in scope of delivery
- Cable length: 100mm
- Frequency bands: 2.4 GHz and 5 GHz (dual-band)
- Frequency bands: 2.4 GHz and 5 GHz (dual-band)
- Cable length: 100mm
- Cable length: 200mm
- Cable length: 200mm
- Suitable for outdoor-usage (IP67)
Minimals Produktversprechen
Nach dem NXP Roadmap
2030
Hardware Roadmap
Diese Produktplanung zeigt die zukünftigen Schritte aus in Bezug auf die Hardware. Bitte beachten Sie, dass diese Planung für das Produkt als Ganzes und nicht für eine spezifische Version (zum Beispiel V1.0A) gilt.
- Q1 '19
- Q2 '19
- Q3 '19
- Q4 '19
- Q1 '20
- Q2 '20
- Q3 '20
- Q4 '20
0037 Apalis iMX8QM 4GB WB IT
0047 Apalis iMX8QM 4GB IT
0048 Apalis iMX8QP 2GB WB
0049 Apalis iMX8QP 2GB
In Entwicklung
Early Access
Sample Produkt
Serienproduktion
* Bitte beachten Sie, dass die Produktversion vor Start der Serienproduktion ohne vorgängige Benachrichtigung noch ändern kann. Toradex ist darum bemüht, ein einwandfreies Produkt anzubieten, sobald es sich in der Serienproduktion befindet. Deshalb kann die Hardware während der Sample-Produktphase noch aktualisiert werden. Weitere Details zur Phase-Over-Policy von Toradex finden Sie auf der PCN Policy Page.
Software
Neuste Version
BSP: 3.0b2
Kernel: NXP downstream 4.14
Yocto: Thud
Kernel: NXP downstream 4.14
Yocto: Thud
Implementierte Features und Software Roadmap
Diese Liste zeigt eine Übersicht der wichtigsten implementierten und geplanten Features für dieses Produkt. Die detaillierte Featureliste und Roadmaps finden Sie in den Developer Website's Linux BSP Release Details und in der Developer Website's Linux BSP Release Roadmap.
Einsatzbereit
Funktionsfähig (Dokumentation oder Validierung fehlt noch)
In Bearbeitung
Ethernet
USB Host
SDIO/SD Card
LVDS
10" LVDS Touchscreen
HDMI
HW Accelerated Graphics (OpenGL ES)
UART
SPI
I2C
Frequency Scaling
GPIO
Wi-Fi
MIPI CSI (Camera)
Cortex M4
PWM
USB Client/OTG
Analog Audio Out
Analog Audio In
HDMI Audio
Digital Audio
Analog Input
Hardware Video Decoding
CAN
RTC
Bluetooth
SCU Firmware Customization
RS485
Resistive Touchscreen
Suspend / Resume
Splash screen
PCI Express
HW Video Encode
Watchdog
SATA
QSPI
MIPI DSI
DisplayPort
4 Module, 2 Trägerboards, 10 Zubehör
PN: 00371001
NXP® i.MX 8QuadMax, 2x Arm Cortex™-A72, 4x Arm Cortex™-A53, 1.6GHz (A72) , 1.26GHz (A53) , 266MHz (M4)
640 MHz (DSP), 4GB LPDDR4 (64 Bit), 16GB eMMC (8 Bit), Gigabit with AVB (+2nd RGMII) Ethernet, -40° to +85° C(1) Temp. Range, Availability until 2030+
|
|
low stock
Derzeit niedriger Lagerbestand. Demnächst mehr verfügbar. Bitte kontaktieren Sie uns für Details.
(1) The RAM on the first Samples is not IT-grade, but will be changed in the future. Furthermore, the Wi-Fi component on the module is limited to an operating temperature range of -30° to +85°C. As this component is not deemed boot-critical, the Apalis iMX8QM 4GB WB IT is still listed as an Industrial Temperature product.
PN: 00471001
Apalis iMX8 QuadMax 4GB IT | V1.0B
NXP® i.MX 8QuadMax, 2x Arm Cortex™-A72, 4x Arm Cortex™-A53, 1.6GHz (A72) , 1.26GHz (A53) , 266MHz (M4)
640 MHz (DSP), 4GB LPDDR4 (64 Bit), 16GB eMMC (8 Bit), Gigabit with AVB (+2nd RGMII) Ethernet, -40° to +85° C Temp. Range, Availability until 2030+
coming soon
PN: 00481001
NXP® i.MX 8QuadPlus, 1x Arm Cortex™-A72, 4x Arm Cortex™-A53, 1.6GHz (A72) , 1.26GHz (A53) , 266MHz (M4), 2GB LPDDR4 (64 Bit), 16GB eMMC (8 Bit), Gigabit with AVB (+2nd RGMII) Ethernet, -25° to +85° C Temp. Range, Availability until 2030+
|
|
low stock
Derzeit niedriger Lagerbestand. Demnächst mehr verfügbar. Bitte kontaktieren Sie uns für Details.
PN: 00491001
Apalis iMX8 QuadPlus 2GB | V1.0B
NXP® i.MX 8QuadPlus, 1x Arm Cortex™-A72, 4x Arm Cortex™-A53, 1.6GHz (A72) , 1.26GHz (A53) , 266MHz (M4), 2GB LPDDR4 (64 Bit), 16GB eMMC (8 Bit), Gigabit with AVB (+2nd RGMII) Ethernet, -25° to +85° C Temp. Range, Availability until 2030+
coming soon
PN: 01331100
Ixora Carrier Board | V1.1A
Small form-factor Apalis Arm Computer Module family Carrier Board
Connectivity: USB 3.0: 2x Host, USB 2.0: 1x Host / 1x OTG, Gigabit Ethernet, 2x I2C, 1x SPI, 4x PWM, 4x ADC, 2x CAN, 2x LEDs, up to 40 GPIOs
Multimedia: Audio out: 1x (Stereo), Audio in: 1x (Stereo), 1x / 1x S/PDIF In / Out, 1x 10 Bit Camera Parallel Interface, 4/5-wire Resistive Touch
Physical: 7-27V DC Supply Voltage, 5V 5A, 3.3V 5A On-Board Power Supplies, Size: 125 x 90 mm
|
|
low stock
Derzeit niedriger Lagerbestand. Demnächst mehr verfügbar. Bitte kontaktieren Sie uns für Details.
PN: 01151100
Apalis Evaluation Board | V1.1A
Connectivity: USB 3.0: 1x Host, 1x OTG, USB 2.0: 4x Host, Gigabit Ethernet, 3x I2C, 2x SPI, 4x PWM, 4x ADC, 2x CAN, 8x Switches, 8x LEDs, up to 135 GPIOs
Multimedia: Audio out: 1x (Stereo), Audio in: 1x (Stereo), 1x (Out also on TOSLINK) S/PDIF In / Out, 1x 8/10/12 Bit Camera Parallel Interface, 4/5-wire Resistive Touch
Physical: 7-27V DC Supply Voltage, 5V 5A, 3.3V 5A On-Board Power Supplies, Size: 250 x 250 mm
|
|
in stock
PN: 23081000
Apalis Heatsink Type 4 | V1.0A
Heatsink for Apalis iMX8QM modules
Compatible with Apalis iMX8, Easily mounted to the Apalis Carrier Boards by means of 4 screws, Additional threaded holes available for attaching fan to the carrier board.
|
|
low stock
Derzeit niedriger Lagerbestand. Demnächst mehr verfügbar. Bitte kontaktieren Sie uns für Details.
PN: 12121000
Capacitive Touch Displays (LVDS) for Apalis & Colibri modules
LVDS cable (250mm) and 10 pin FFC cable (250mm) to connect it with a Carrier Board, -20° to +70° C Temp, Range. Size: 248.5 x 166.1 x 15.0 mm.
|
|
in stock
PN: 01131100
Carrier Board Accessory Kit | V1.1A
Accessory kit for Toradex carrier boards
Power Adapter: 12VDC 30W with international plugs, Compatible with: Apalis Evaluation Board, Ixora Carrier Board, Colibri Evaluation Board, Iris Carrier Board.
|
|
in stock
PN: 01491100
CSI Camera Module 5MP OV5640 | V1.1A
CSI Camera Module for Apalis Modules
No external power supply required, 24 way 0.5mm pitch FFC cable included in scope of delivery, 0° to 70 °C Temp, Range. Size: 35 x 35 mm.
|
|
low stock
Derzeit niedriger Lagerbestand. Demnächst mehr verfügbar. Bitte kontaktieren Sie uns für Details.
PN: 01491101
CSI Camera Module 5MP OV5640 | V1.1B
CSI Camera Module for Apalis Modules
No external power supply required, 24 way 0.5mm pitch FFC cable included in scope of delivery, 0° to 70 °C Temp, Range. Size: 35 x 35 mm.
|
|
low stock
Derzeit niedriger Lagerbestand. Demnächst mehr verfügbar. Bitte kontaktieren Sie uns für Details.
PN: 21511000
Cable length: 100mm, Frequency bands: 2.4 GHz and 5 GHz (dual-band), Range. Size: 40.0 x 6.0 x 0.5 mm.
